实现巷道修复机械化作业
Introduction to Tunnel Repair Machine Products

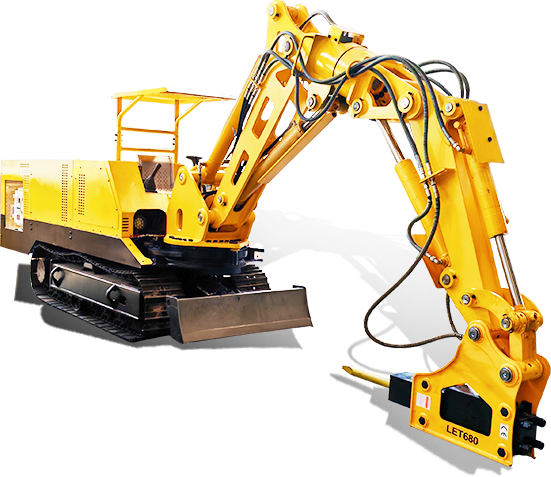

矿用巷道修复机是一种多功能巷道修护设备，主要用于煤巷、半煤岩巷、全岩巷修复作业，可满足挖掘、装载、破碎、切割、侧掏、支护、吊装等维护作业需求，也可以对大块的煤矸进行破碎，以便装运。目前共有WPZ-37/600L和WPZ-45/800L两个型号，可接受定制。
Product functions of tunnel repair machine
巷道修复机工作装置部分根据实际作业需要，可将挖斗、铣挖头、破碎锤等专用属具通过液压快换装置实现快速互换。利用挖斗挖装煤岩，转载到刮板运输机、皮带运输机、矿车或其他装载设备上，同时工作臂能左右旋转±90°，对巷道侧帮、顶板等进行修护作业；液压破碎锤能破碎巷道内较硬岩石、混凝土;铣挖头可以开挖水沟、在巷道周边铣槽。
整机结构紧凑、外形尺寸小、节约能源、噪声低、效率高，实现巷道修复机械化作业，可大大提高巷修作业速度。
Introduction to Tunnel Repair Machine Products

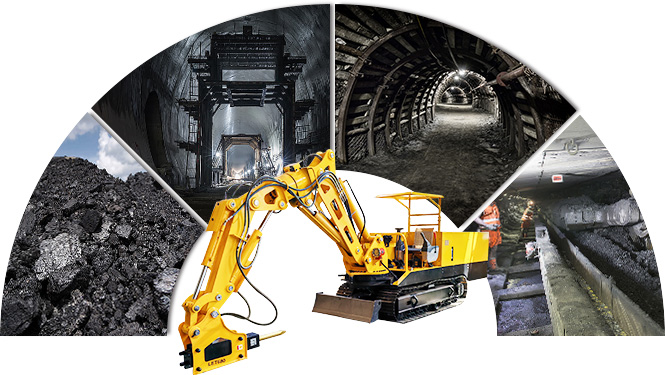

主要用于煤巷、半煤岩巷、全岩巷修复作业可满足挖掘、装载、破碎、切割、侧掏、支护、吊装等维护作业需求
Product features of tunnel repair machine
采用三节臂设计，臂的高度可根据巷道的尺寸进行调整，使维修机可以在不同高度段灵活作业
工作臂通过摆动油缸或回转机构可以±90°旋转，实现全断面无障碍挖掘、破碎和切割
三节臂油缸采用内置结构，保护油缸，并配有保护套，避免工作过程中碰撞损坏油缸
配有推铲可满足平整巷道工作面和支稳机身的作用
操作室采用斜拉顶棚敞开式结构，视线好，强度高，顶棚高度可调，拆装方便
动力部分采用集中紧凑结构，外加防护罩，减少煤矸石等对动力部件的损坏
配有隔爆型电缆卷筒，用于动力电源的传递及电缆的自动收放，减轻劳动力，改善工人工作环境

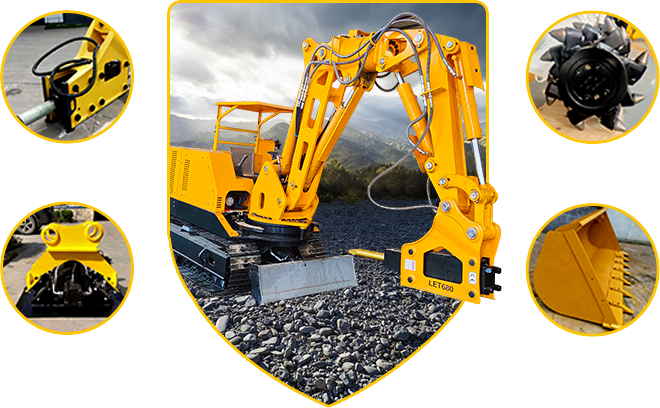

铲斗可快速更换为破碎锤、铣挖头等多种属具，实现一机多用
设计合理/精工细作/应用广泛/节能高效
Product parameters of tunnel repair machine
| 项 目 | 单 位 | 型 号 | |
| 工作范围 | / | WPZ-37/600L | WPZ-45/800L |
| 最大挖掘半径 | mm | ≥5830 | ≥5870 |
| 最大挖掘深度 | mm | ≥2660 | ≥2730 |
| 最大挖掘高度 | mm | ≥5610 | ≥5660 |
| 最大收斗高度 | mm | ≥4870 | ≥4820 |
| 最大卸载高度 | mm | ≥2750 | ≥2700 |
| 最大挖掘宽度 | mm | ≥8400 | ≥8550 |
| 项 目 | 单 位 | 型 号 | |
| 运输尺寸 | / | WPZ-37/600L | WPZ-45/800L |
| 整机全长 | mm | 4300 | 4300 |
| 整机宽度 | mm | 1200 | 1200 |
| 无顶棚高度 | mm | 1420 | 1420 |
| 收臂高度 | mm | 2150 | 2150 |
| 履带长度 | mm | 2680 | 2680 |
| 履带板宽度 | mm | 350 | 350 |
| 推铲高度 | mm | 310 | 310 |
